SIL Verification การตรวจสอบระดับความปลอดภัยของระบบหยุดเครื่องจักรอัตโนมัติ

SIL Verification หรือ การตรวจสอบค่าความปลอดภัยนั้น เป็นหนึ่งในงานย่อยที่สำคัญของวงจรชีวิตด้านความปลอดภัย โดยจะอยู่ในส่วนที่ 2 คือ การทำให้เห็นจริง Realization ดูได้จากรูปข้างล่าง คือ วงจรชีวิตด้านความปลอดภัย Safety Lifecycle ตามมาตรฐาน IEC 61511

วิธีการทำจะอยู่ใน หัวข้อที่ย่อย 11 Design and Development of Safety Instrumented System

พื้นฐานเบื้องต้น ในการตรวจสอบค่าความปลอดภัย SIL Verification เริ่มด้วยความต้องการด้านความปลอดภัยหรือข้อกำหนดด้านความปลอดภัยที่ต้องการ Safety Requirement Specification หรือ SRS โดยต้องมีการระบุข้อมูลต่างๆ ไว้ เช่น

  • ความรุนแรงของเหตุการณ์
  • ความต้องการที่ยอมให้เหตุการณ์นั้นเกิด Demand Frequency
  • ความต้องการของระดับความปลอดภัย Safety Integrity Level หรือ SIL
  • ความถี่ที่จำเป็นต่อการตรวจสอบระบบความปลอดภัย Proof Test Interval
  • อัตราสูงสุดที่ยอมรับได้ที่ระบบรักษาความปลอดภัยทำงานโดยไม่ตั้งใจ maximum allowable spurious trip rate
  • อื่นๆ

ทั้งนี้เพื่อความเข้าใจในภาพรวมขั้นตอนการตรวจสอบค่าความปลอดภัย SIL Verification สามารถดูได้จากแผนผังข้างล่าง

แผนผังการตรวจสอบค่าความปลอดภัย SIL Verification
  • ขั้นตอนแรก คือ การหาข้อมูลพื้นฐานเบื้องต้น หรือข้อกำหนดด้านความปลอดภัยที่ต้องการ Safety Requirement Specification หรือ SRS
  • ถัดไปคือการเลือก ตัววัดคุม Sensor ระบบประมวลผล Logic Server และตัวปฏิบัติการสุดท้าย Final Element
  • หลังจากนั้น พิจารณาถึง ลักษณะสถาปัตยกรรมด้านความปลอดภัย architecture หรือจำนวนของระบบสำรอง Redundancy
  • ขั้นตอนสุดท้ายคือ นำค่ากำหนดด้านความปลอดภัยที่ต้องการ Safety Requirement Specification หรือ SRS มาทำการตรวจสอบความถี่ที่จำเป็นต่อการตรวจสอบระบบความปลอดภัย Proof Test Interval และอื่นๆ

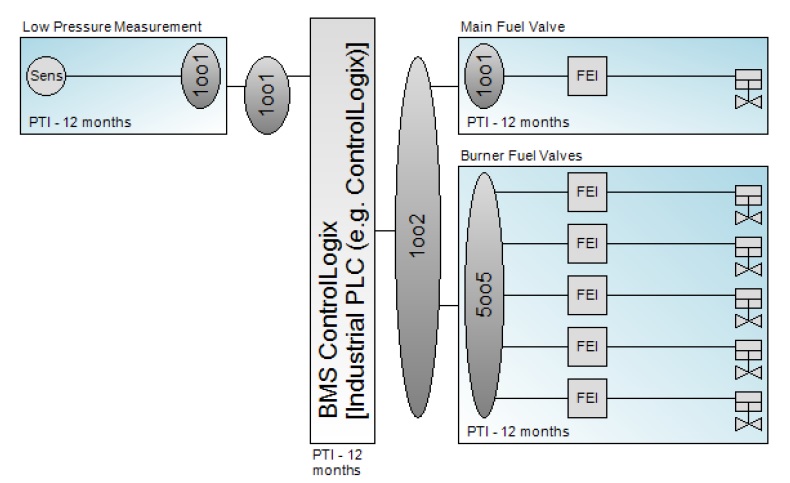

ตัวอย่าง สถาปัตยกรรมด้านความปลอดภัยของระบบ หม้อเตาเผา BMS

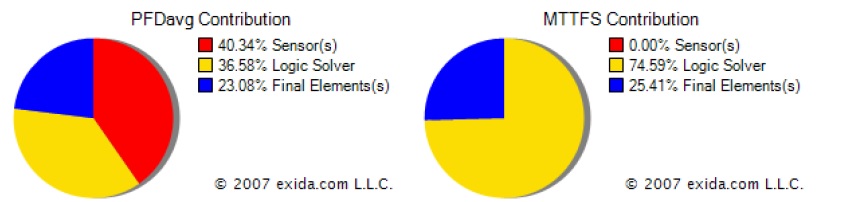

Probability Failure on Demand (PFD)

ค่าคำนวนที่ใช้ในระหว่างการตรวจสอบความน่าเชื่อถือของระบบความปลอดภัยอัตโนมัติ เราเรียกค่านั้นว่า ค่าความน่าจะเป็นที่ระบบจะเสียเมื่อต้องการใช้งาน หรือ Probability Failure on Demand (PFD)

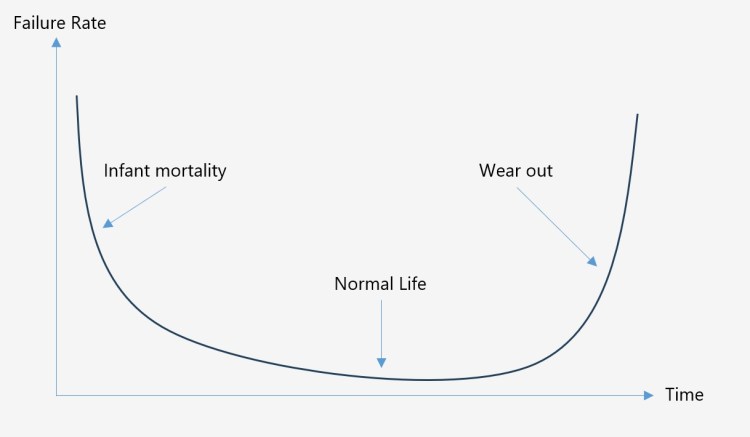

Failure Rate

ค่าคำนวนพื้นฐานที่นำไปใช้คำนวนต่อในรูปค่าความน่าจะเป็นที่ระบบจะเสียเมื่อต้องการใช้งาน หรือ Probability Failure on Demand (PFD) คือค่าอัตราการเสียของอุปกรณ์หนึ่งๆ เรียกว่า Failure Rate โดยค่านี้ยังมีความเกี่ยวข้องกับการศึกษาเรื่อง Reliability Engineering ด้วย

SIL Justification

แน่นอนว่าการติดตั้งระบบหยุดเครื่องจักรอัตโนมัตินั้นมีวัตถุประสงค์เพื่อความปลอดภัยของผู้ทำงานแต่การหาจุดเหมาะสมในเงินลงทุนสร้างก็มีส่วนสำคัญ หรือ เรียกว่า Bebefit-To-Cost (BTC) ratio

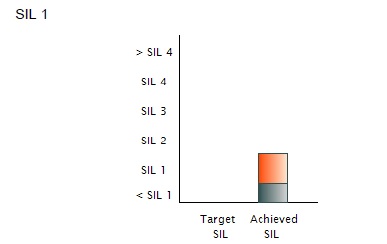

Safety Integrity Evaluation

ในระหว่างการตรวจสอบค่าพึงได้ของระดับความปลอดภัย จำเป็นต้องพิจารณาตัวแปรต่างๆ สามตัว ได้แก่ ค่า Probability of Failure on Demand average, Architecture Constraints, Systematic Capability (SC)

Key Variables for SIL Verification Study

บทความนี้จะกล่าวถึง ตัวแปรต่างๆที่ส่งผลต่อค่าความน่าจะเป็นที่ระบบจะเสียเมื่อต้องการใช้งาน หรือ Probability Failure on Demand (PFD) เช่น Proof Test Coverage, Proof Test Interval เป็นต้น

Safety Requirement Specification (SRS)

Output หรือเอกสารที่ได้จากการตรวจสอบระบบปลอดภัยอัตโนมัติมีความสำคัญมาก เรียกว่า Satety Requirement Specification หรือ (SRS) เพราะต้องใช้โดยผู้ควบคุมระบบ ใช้ตรวจสอบว่าระบบยังสามารถทำงานได้ตามที่ต้องการหรือไม่

Guideline to minimize failure of field devices

บทความนี้จะกล่าวถึงการออกแบบ ว่าออกแบบระบบหยุดอัตโนมัติด้วยเครื่องมือวัดแบบไหนถึงเพิ่มความน่าเชื่อถือ Reliability ของระบบได้
